1、為什么要快速制模？
樹脂有收縮性，如果一次積層5MM會引起模具收縮變形，常規(guī)的做法是：一次性做2-3MM ，固化定型后再做后面的積層，這樣時間就很長，效率低。低收縮的模具樹脂，就是解決這個問題的?？梢砸淮涡苑e層5MM，模具不變型，提升模具制作的效率。
2、制模材料介紹：
AOC 1985-W-1模具樹脂是一款低揮發(fā)，帶填料，預(yù)促進(jìn)，溶于苯乙烯的不飽和聚酯樹脂，具有低的反應(yīng)活性和低粘度，低收縮固化性能。
3、AOC 1985-W-1模具樹脂的性能特征：
AOC 1985-W-1模具樹脂在薄層中能夠快速固化，低放熱和低收縮的特性，非常適用于模具的制造。AOC 1985-W-1的特殊配方，使它具有操作方便，對玻纖浸潤很快，施工時不會有流掛現(xiàn)象的特性。而且積層因樹脂的顏色使它很容易發(fā)現(xiàn)氣泡。固化后不會粘手，同時也不會影響二次積層粘接。一次性積層5mm，兩次即可達(dá)到普通模具所要求厚度。
4、AOC 1985-W-1模具樹脂快速制作玻璃鋼模具的操作步驟：

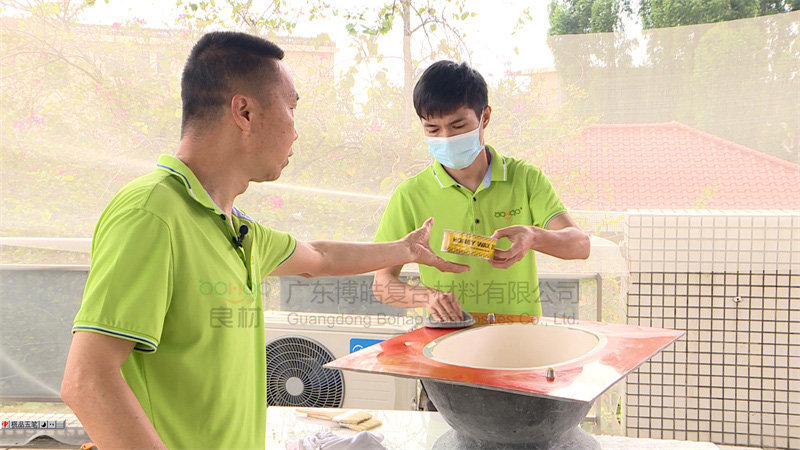

打蜜蠟250脫模蠟

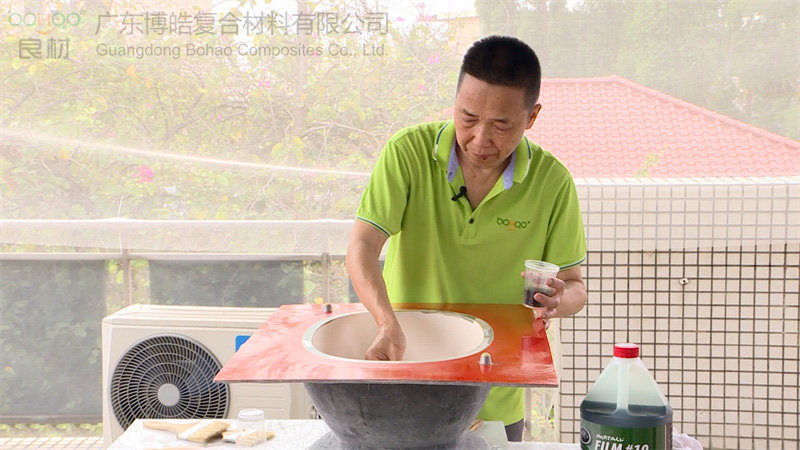

上PVA 10#脫模水

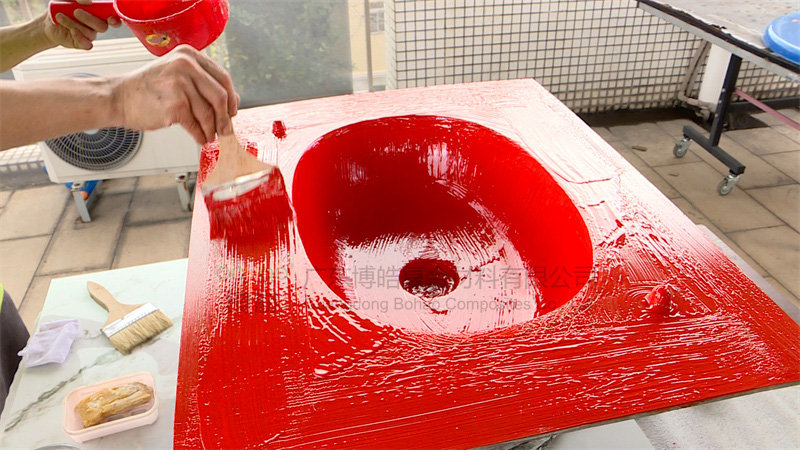

手刷或噴射AOC 8366膠衣

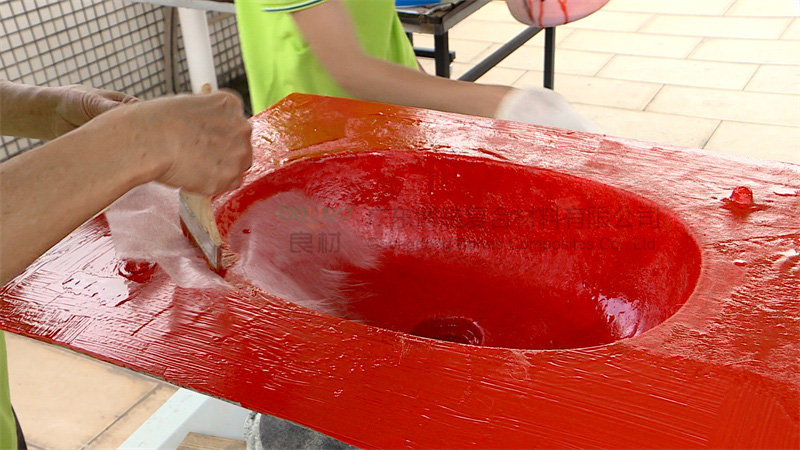

糊表面氈

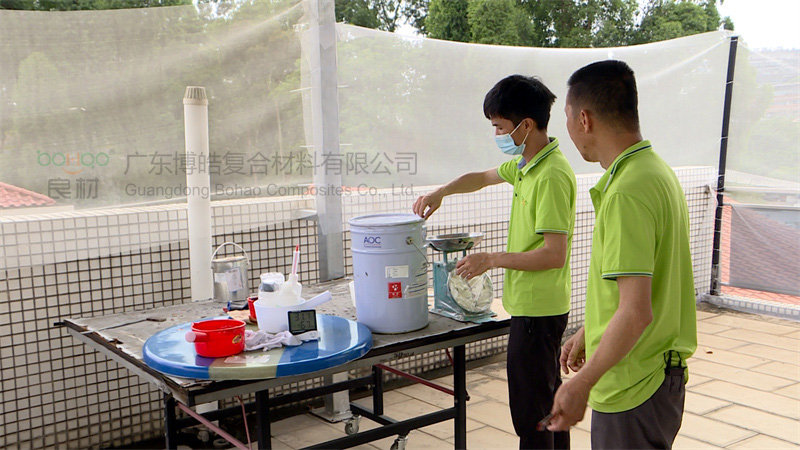

AOC 1985-W-1模具樹脂
下面用AOC 1985-W-1模具樹脂制作模具增強(qiáng)層：
鋪敷300克重或450克重的巨石無堿玻璃纖維短切氈、400克重的巨石無堿方格布。在鋪敷每一層氈/布時要用消泡輥壓實(shí),消除氣泡，一次性積層5mm。

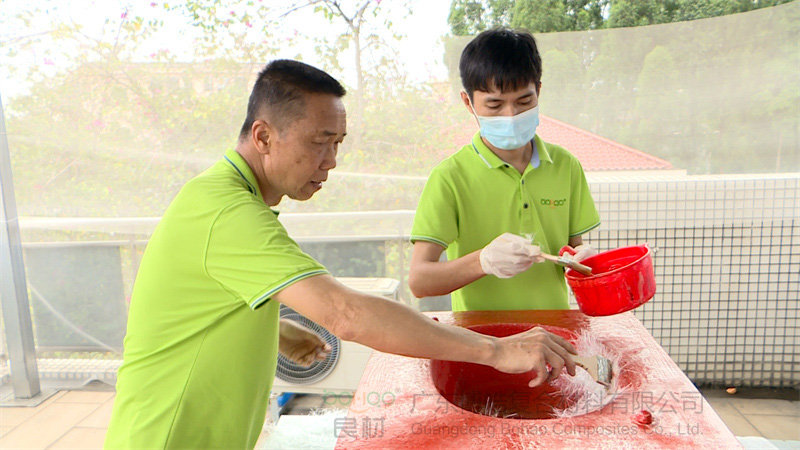

鋪玻纖短切氈

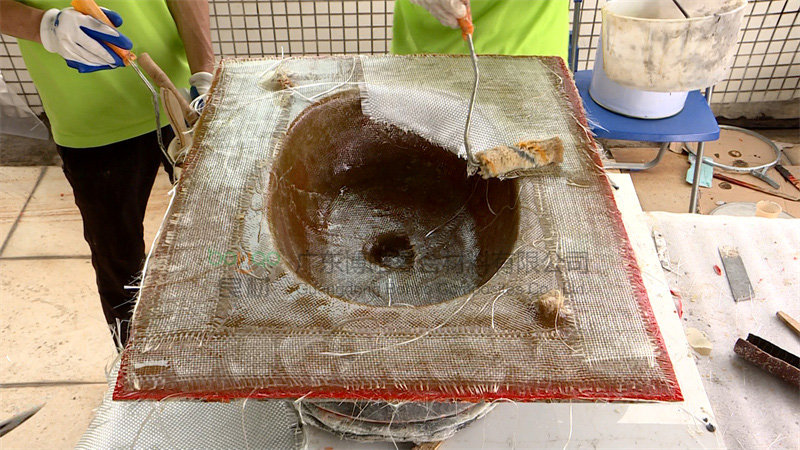

鋪玻纖方格布

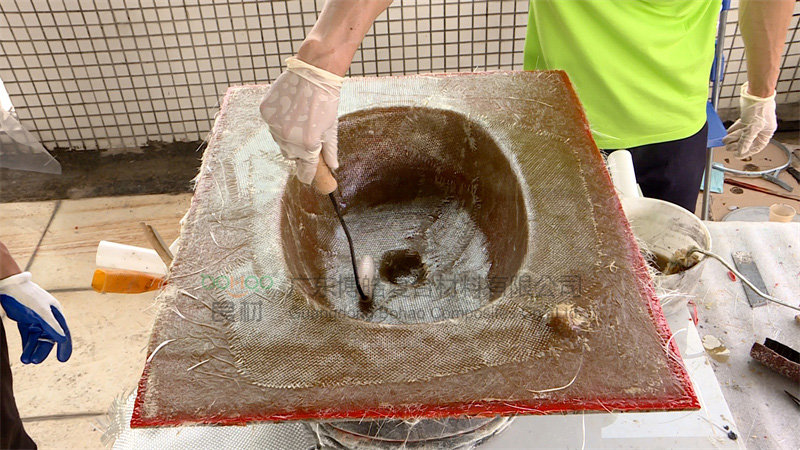

每一層都要壓實(shí)

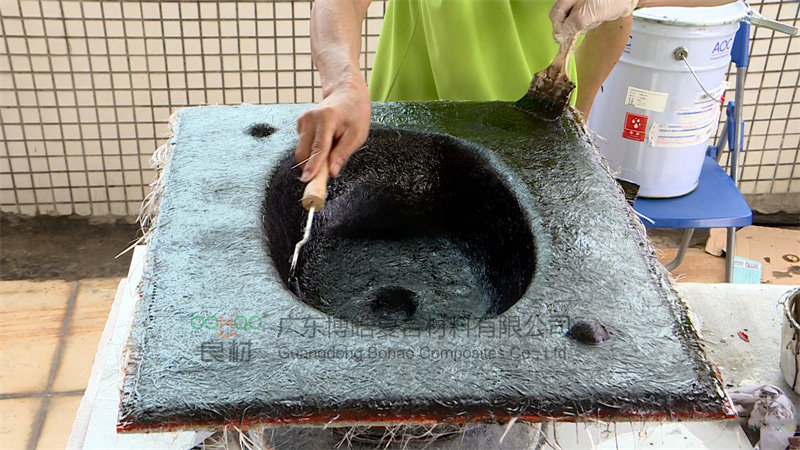

一次性積層5mm
結(jié)論：
通過現(xiàn)場測試，可以得出結(jié)論，采用AOC 1985-W-1模具樹脂制作玻璃鋼模具具有以下優(yōu)勢：
1、低收縮，低放熱，薄層快速固化；
2、對玻纖浸潤快，無流掛，容易發(fā)現(xiàn)并消除氣泡，表干性好且不影響二次粘接；
3、快速制模，單次積層5mm不變形。
--------------
聯(lián)系方式
電話：020-39966201、18026298689（賴經(jīng)理）、18026298628（方經(jīng)理）
地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號樓1104至1105
打印
